TARGAS-1 Fotosentez Ölçüm Sistemi

TARGAS-1 Fotosentez Ölçüm Sistemi

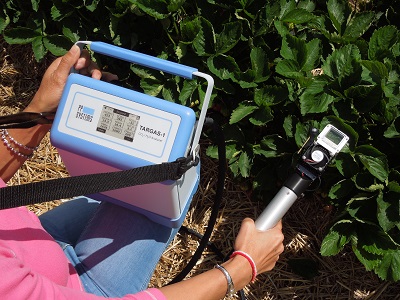

TARGAS 1 Taşınabilir Fotosentez Sistemi

TARGAS 1 Ana Konsol

TARGAS-1 ölçüm cihazı kompak, hafif (2.1 kg) bir cihaz olup aluminyum gövdesi ve şok emici poliüretan tabanı ile zor saha koşulları için inanılmaz sağlam ve güvenilirdir.İki saçılmsız kızılötesi gaz analizörü, CO2 ve H2O gazlarını kontrol ederek CO2 ve H 2O ölçümlerinin en hassas şekilde yapılmasını sağlamaktadır. Dahili hava sağlama ünitesi yaprak ölçüm başlığına hassas şekilde kontrol edilmiş referans hava sağlar ve diğer pompa numune (analiz) havasını gaz analizörüne yönlendirir. Her iki pompa kullanıcı tarafından kontrol edilebilmekte ve doğruluğu iki dahili elektronik akış sensörü tarafından sağlanmaktadır.



T A R GAS- taşınabilirlik, yüksek derecede doğruluk ve minimum bakım ile kontrol gerektiren uygulamalar için tam uygun bir cihazdır. Cihazın tasarımı sayesinde gaz analiz teknolojisinde bir çok yılın verdiği deneyimin sonucu olarak kendine özgü bir kalibrasyon stabilitesine sahiptir.

T ARGAS- gaz analizörü sık tekrar kalibrasyon gerektirmemesine rağmen sistem bütünlüğünün sağlanması için periyodik kontrollerin yapılmasını tavsiye ediyoruz. Her iki CO2 ve H2O gaz analizörü spesifik olarak CO2 ve H2O’nun mükemmel seviyede stabiliteye ulaşmak için saçılımsız, kızılötesi ölçüm tekniği ile, mikroişlemci tabanlı sinyal işleme özelliğine sahiptir.

Yenilikçi “Otomatik Sıfırlama” teknolojimiz, hızlı ısınma süresi, uzun süreli stabilite , doğruluk ve analizör kalibrasyonu sağlamaktadır. Ayrıca bu özellik gaz hassasiyeti üzerine olan etkileri, numune haznesi kontaminasyonunu, IR güç kaynağı, detektör hassasiyeti ve elektronik değişimini minimize eder.Tüm elektrik ve gaz bağlantıları, USB çıkışları, güç girişleri ve kurutucular cihaz konsolunun arka tarafına uygun şekilde yerleştirilmiştir.

Güçlü Pil Teknolojisi

T A R GAS- çok etkili güçlü ve şarj edilebilen bir Li-iyon tip pile sahip olup sahada 10 saate kadar kullanım sağlamaktadır. Cihaz elektrik ile direk olan çalıştırılabilmektedir ve gerekli olan adaptör standart olarak sağlanmaktadır.

Veri Kaydı

Veri saklama aslında sınırsızdır. Veriler USB bellek içine alınıp kolayca bir bilgisayara taşınır ve saklanır.

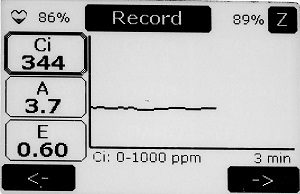

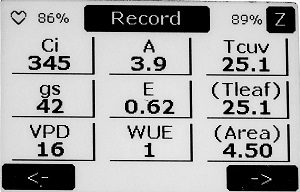

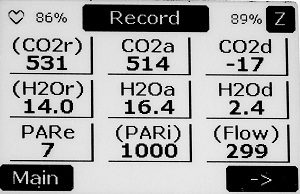

Dokunmatik Ekran

Yenilikçi , geniş ve dokunmatik ekran ile kolay ve sezgisel sistem kullanımı sağlanmaktadır. Gün ışığı altında okunabilirlik sağlamaktadır.

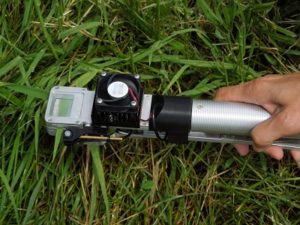

PLC5YaprakÖlçümBaşlığı

PLC5 Yaprak Ölçüm Başlığının son derece çok yönlü ve hafif (0,7kg) olması geniş yapraklar, dar yapraklar, çim ve küçük iğneli koniferler gibi geniş seçenekte bitkilerin ölçümü için idealdir. Sıcaklık ve PAR ölçümü için sensörleri bulunmaktadır. Tüm yaprak ölçüm başlıkları kızılötesi radyasyon, su emilimi, CO2 etkileşimi ve sızıntılarından etkilememesi için özenle seçilmiş meteryallerden üretilmiştir. Yaprak ölçüm başlığında bulunan contalar bitkiye zarar vermeden hava sızdırmazlığı sağlamaktadır.

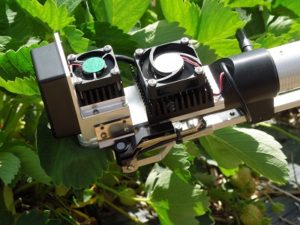

Işık Ünitesi (Opsiyonel)

Düşük enerjili LED tabanlı ışık ünitesi ışık kontrolü sağlamak için opsiyonel olarak sağlanmaktadır. Işık tepki eğrileri ve bulutlu günlerde kullanım için kullanışlı bir opsiyondur. PCL5 Yaprak küveti üzerine kolayca takılabilir ve ortam ölçümleri için kolaylıkla çıkarılabilir.

• Tip : LED (beyaz)

• Ölçüm Aralığı : 0 - 2500 µmol m-2 s-1

TARGAS-1 ile kullanılan ölçüm odaları

Toprak Solunumu ( Respirasyonu)

SRC-2 Toprak Solunum (Respirasyon) Odası, TARGAS-1 cihazına takılarak toprakta CO2 çıkışları kolay, doğru ve hızlı şekilde ölçülebilir. Respirasyon odası sızdırmazlığının sağlanması için paslanmaz çelik halkalara sahip olup sağlam PVC den üretilmiştir. Respirasyon odası içeride bulunan havanın karıştırılması ve boşaltılması için entegre bir pervane ve hava sıcaklık sensörüne sahiptir.

• Boyutlar : 150 mm (Yükseklik) x 100 mm (Çap)

Bilezikler SRC-2 toprak solunum odası ile kullanım için opsiyonel olarak sağlanmaktadır.

Kanopi Asimilasyonu

CPY-5 Kanopi Asimilasyon Odası küçük ve yatay bitkilerin net kanopi CO 2 akış ölçümleri için TARGAS-1 ile kullanılabilen opsiyonel bir aksesuardır. Kanopi Asimilasyon odası şeffaf olup, içeride bulunan havanın karıştırılması ve boşaltılması için entegre bir pervane, PAR ve hava sıcaklığı ölçümleri için sensörler içermektedir.

• Boyutlar : 145 mm (Yükseklik ) x 146 mm (Etki çapı )

• Etki Alanı : 167 cm2

Bilezikler CPY-5 kanopi asimilasyon odası ile kullanım için opsiyonel olarak sağlanmaktadır.

PPSystems genel katalog

Uygulama Notu

Harici bir CO2 kaynağı kullanma



TARGAS 1 Ana Konsol

Analiz Metodu

CO2 ve H2O için düzgünlüğü mikroişlemci ile kontrol edilen , absolüt absorptimetre olarak konfigüre edilmiş iki saçılımsız gaz analizörüdür. Tüm okumalar otomatik olarak sıcaklık, basınç için düzeltilmektedir.

CO2 Ölçüm Aralığı : 0 – 10000 µmol mol-1 , Doğruluk : 1 µmol mol-1

H2O Ölçüm Aralığı : 0 – 75 mb, Doğruluk : 0.1 mb

Basınç Düzeltme Aralığı : 80 – 115 kPa

Absolute Doğruluk : Kalibre edilmiş konsantrasyon aralığında < %1 olup kalibrasyon karışımının doğruluğu ile sınırlıdır.

Diferensiyal Doğruluk : Diferansiyel CO2 için 50 µmol mol -1’e kadar ± 1 µmol mol-1

Linearite : <% 1 aralık boyunca

Stabilite : Otomatik sıfırlama, numune haznesi kontaminasyonu detektör yaşlanması ve elektroniklerdeki değişimi minimize eder.

Kalibrasyon : Kullanıcı tarafından programlanabilen kalibrasyon

Isınma Süresi : Yaklaşık 15 dakika

Hava Sağlama Ünitesi : Yaprak ölçüm başlığına referans hava sağlamak için dahili pompa

• Aralık : 200 - 500 cc/dak.

Dahili elektronik akış sensörü akış oranı izlemektedir.

CO2 ve H20 Kontrol : 0 - %100 ortam koşulları aralığında kullanıcı tarafından ayarlanabilen

Örnekleme Pompası : Dahili numune hava (analiz) pompası

• Aralık : 50 - 200 cc/dak.

Dahili elektronik akış sensörü akış oranı izlemektedir.

Örnekleme Sıklığı : 10 Hz. Numune verisi her saniyede bir ortalaması alınır

Dijital Çıkış : USB

Çevresel Sensör Girişleri : Harici ölçüm odaları ve çevresel sensörler için 2 harici çıkış

Alarmlar : Işıklı ve sesli alarmlar/uyarılar

Veri Saklama (USB) : Veri kaydı için USB Bellek girişi

Dokunmatik Ekran : 264 x 176 pixel çözünürlüklü 2.7” elelektronik dokunmatik ekran

Güç : Dahili, şarj edilebilir 7.2V Li-iyon tip pil ile 10 saate kadar sürekli kullanım

Güç Tüketimi : Isınma 12W (12V @ 1.0A)

Normal kullanım : 6W (12V @ 0.5A)

Gövde : Sağlam, ergonomik, hafif aluminyum gövde ve poliürettan taban

Gaz Bağlantıları : İç çapı 1/8” (.125”) olan tüpler ile kullanım için 4 hızlı sökülebilen bağlantı

Çalışma Sıcaklığı :0-50 ?C, yoğunlaşmasız. Kirli ortamlarda, harici filtrasyon kullanımı tavsiye edilir.

Boyutlar : 20 cm (G) x 23 cm (Y) 10 cm (G)

Ağırlık : 2.1 kg

PLC5 Yaprak Ölçüm Başlığı

Materyal : Tüm yaprak ölçüm başlıkları gaz değişim ölçümlerinde maksimum doğruluk ve tekrarlabilirliğin sağlanabilmesi için özenle seçilmiş meteryallerden üretilmiştir.

Karıştırıcı Pervane : Yaprak ölçüm başlığı içinde bulunan hava yüksek hızlı pervane ile etkili şekilde karıştırılarak hızlı ölçüm ve minimum sınır tabakası direnci sağlanır.

Cam Küvet : 18 mm x 25 mm (4.5 cm2)

Hava Sıcaklık Sensörü : Hassas Termistör

• Aralık 0 - 50 °C

• Doğruluk : 25 °C ‘de ± 0.3 °C

PAR Sensör : (Harici ) Cosine düzeltilmiş

• Tepki : 400 - 700 nm

• Aralık : 0 - 3000 µmol m-2 s-1

• Hassasiyet : 10 µmol m-2 s-1

Boyutlar : 30 cm (L) x 3 cm (Çap)

Ağırlık : 0.7 kg

Işık Ünitesi (Opsiyonel)

Tip : Düşük güç LED ışık ünitesi (Beyaz LED) PLC5 Yaprak Ölçüm Küvetine kolaylıkla takılabilmektedir.

Kontrol Aralığı : 0 - 2500 µmol m-2 s-1

Boyutlar : 6 cm (E) x 6 cm (B) x 5 cm (G)

Ağırlık : 0.1 kg
