ChannelMaster ADCP — Yatay Akustik Doppler Akım Profilleyici (H-ADCP)
Nehir kıyısına veya sabit bir yapıya monte edilerek gerçek zamanlı su hızı, seviye ve debi verisi toplayan, kompakt ve uygun maliyetli yatay ADCP (H-ADCP). 300/600/1200 kHz frekans seçenekleriyle sunulur.
Kompakt, esnek ve uygun maliyetli ChannelMaster, geniş bir uygulama yelpazesi için yüksek doğrulukta su hızı, seviye ve debi verisi toplamak üzere tasarlanmış yatay yönlendirmeli bir Akustik Doppler Akım Profilleyicidir (H-ADCP). Teledyne RDI'nin BroadBand teknolojisinden yararlanan ChannelMaster, tek bir hücrenin yeterli bilgi sağlayamadığı düşük hızlarda ve karmaşık akışlarda dahi eşsiz veri kalitesi elde etmenizi sağlar. Standart ünite; sıcaklık, basınç, eğim (pitch/roll) sensörleri ve bir dikey kiriş ile birlikte gelir.
Frekans Varyantları
| CM300 — 300 kHz | Profil aralığı 4 m – 300 m (frekansa bağlı, en uzun menzil); hücre boyutu 1 m – 8 m; ağırlık (havada) 6,8 kg |
|---|---|
| CM600 — 600 kHz | Profil aralığı 2 m – 90 m; hücre boyutu 0,5 m – 4 m; ağırlık (havada) 4,76 kg |
| CM1200 — 1200 kHz | Profil aralığı 1 m – 25 m (en yüksek çözünürlük); hücre boyutu 0,2 m – 2 m; ağırlık (havada) 3,4 kg |
Öne Çıkan Özellikler
- Küçük hücreler ve/veya kısa ortalama alma aralıklarıyla artırılmış veri doğruluğu (BroadBand teknolojisi)
- Yavaş akış veya hızla değişen akış gibi zorlu ortamlarda dahi yüksek doğrulukta hız verisi
- 1-128 arası kullanıcı seçimli hücre boyutu, frekansa bağlı 1 m - 300 m profil aralığı

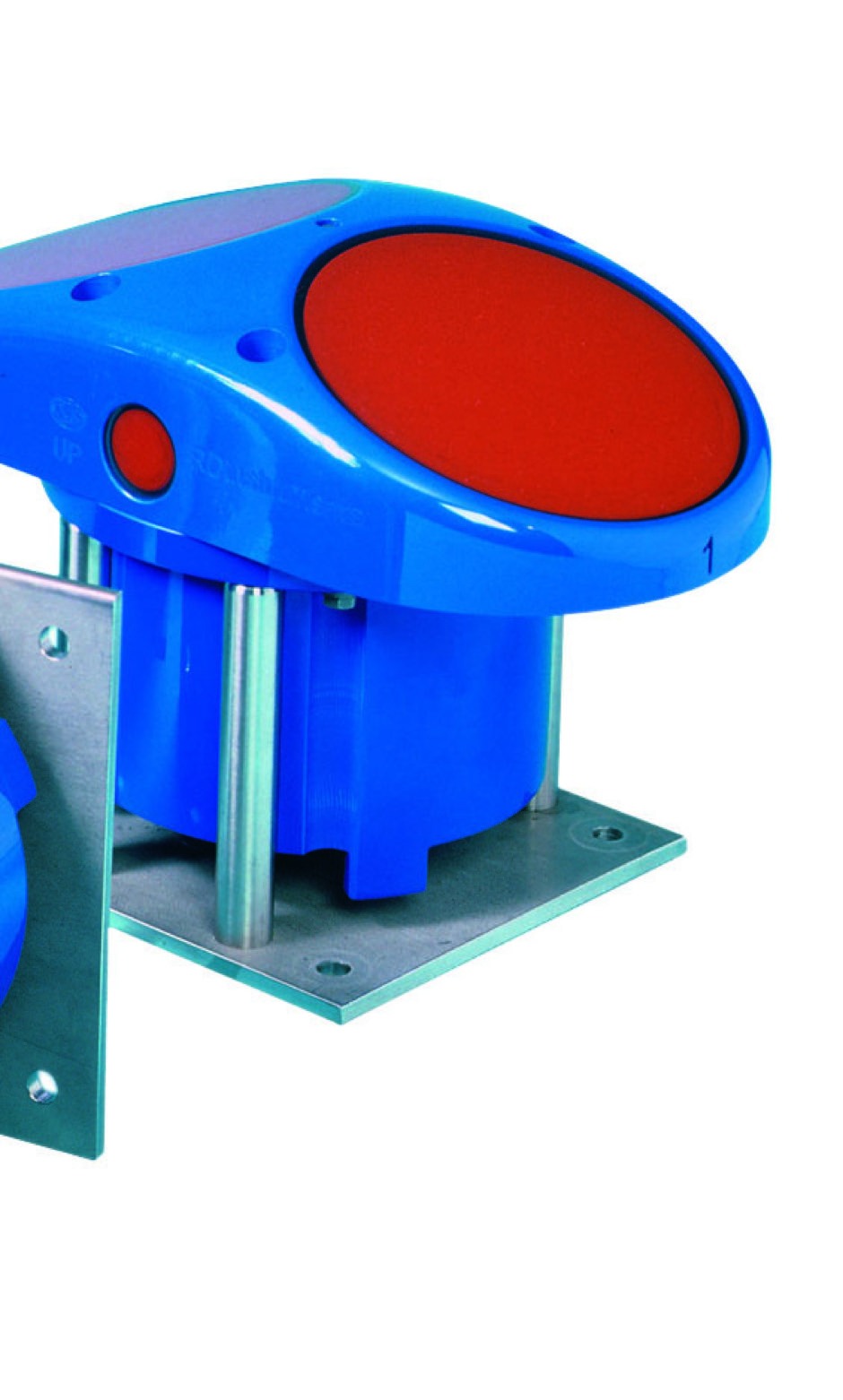

- Standart paslanmaz çelik montaj aparatı
- Dahili indeks-hız yöntemi debi hesaplayıcı
Uygulamalar
- Nehir, akarsu ve sulama kanallarında debi ve su seviyesi izleme — telemetri/SCADA entegrasyonu ile uzaktan erişim
- Haliçlerde karmaşık akıntı ölçümü — çevresel izleme, sirkülasyon modeli kalibrasyonu/doğrulaması
- Liman ve marinalarda akıntı izleme — tekne manevrası ve güvenlik için hız bilgisi
| Su Hızı Profilleme Modu | BroadBand |
|---|---|
| Hız Aralığı | ±5 m/sn varsayılan, ±20 m/sn maks. |
| Doğruluk | ADCP'ye göre su hızının ±%0,5'i, ±2 mm/sn |
| Çözünürlük | 1 mm/sn |
| Hücre Sayısı | 1-255 (kullanıcı seçimli) |
| Transduser Geometrisi | 2 kiriş, ±20° + dikey kiriş |
| Sensörler | Sıcaklık (-4°C…40°C, ±0,2°C), Eğim/Pitch-Roll (±10°), Basınç (0,1-10 m, ±%0,5), Akustik Seviye/Stage (±%0,1, ±3 mm) |
| Dahili Kayıt | 4 MB |
| İletişim | RS-232 (SDI-12 destekli) veya RS-422; SDI-12 v1.3; eşzamanlı SDI-12 + dahili kayıt desteklenir |
| Seri Baud Hızı | 300 - 115.200 bps |
| Yazılım | ChannelMaster Utilities (kurulum + veri alma), PlanCV (dağıtım planlama), WinH-ADCP (kurulum, veri toplama, debi hesabı, raporlama) |
| Diğer Donanım | 25 m standart güç/iletişim kablosu (daha uzunu mevcut), paslanmaz çelik montaj plakası dahil |
| Yapı | Döküm poliüretan, titanyum donanım |
| Güç | 10-18 VDC, maks. 1,5A, ~0,1W @ %10 duty cycle (tipik) |
| Çalışma / Depolama Sıcaklığı | -5°C…45°C / -20°C…50°C |
